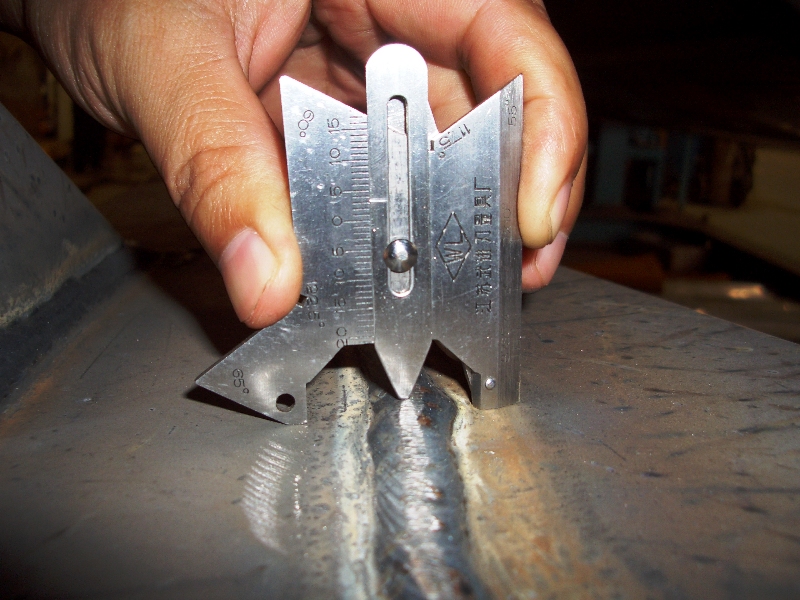

焊工須知的焊縫余高要求與處理辦法！

1）JB4732對疲勞設(shè)備要求打磨，其它設(shè)備有限制范圍。基本上是不影響貼片即可，沒要求打磨。?

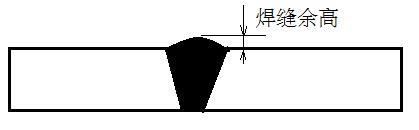

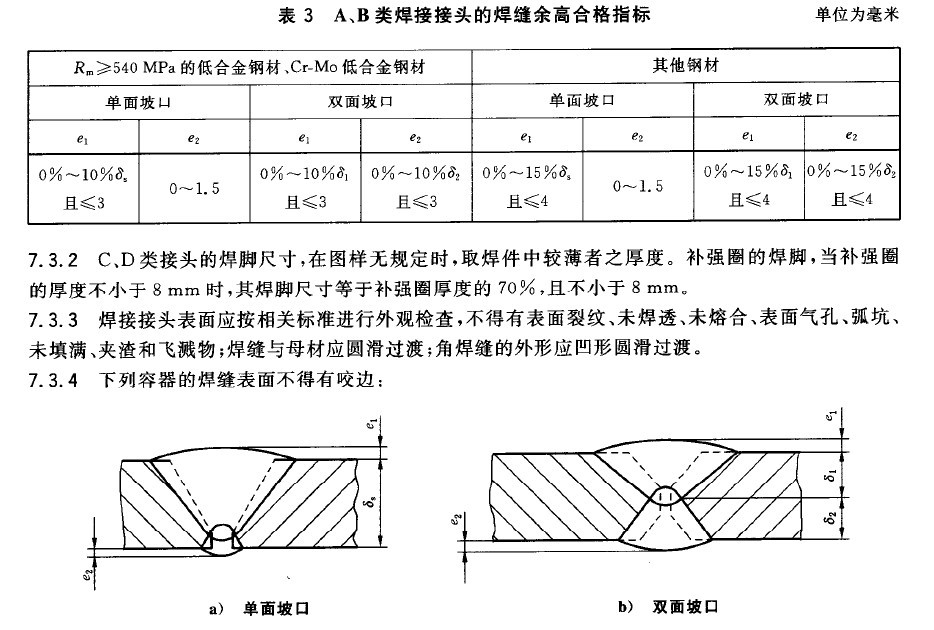

2）中國國家標準GB150是這樣規(guī)定的，見圖表格與圖：

焊縫余高過大的危害

焊趾處易形成應(yīng)力腐蝕裂紋對接接頭的應(yīng)力集中主要是焊縫余高引起的，對接接頭的焊縫，其焊趾處的應(yīng)力**大。

焊縫的余高愈大,應(yīng)力集中程度愈嚴重,焊接接頭的強度反而會降低。焊后削平余高,只要不低于母材,減少應(yīng)力集中,有時反而可以提高焊接接頭的強度。

外焊縫余高大，不利于防腐

作業(yè)時如采用環(huán)氧樹脂玻璃布進行防腐,外焊縫余高大,將使焊趾處不易壓牢。同時,焊縫越高則防腐層就越應(yīng)加厚,因標準規(guī)定防腐層的厚度是以外焊縫的頂點為基準測算的,這就加大了防腐成本。

內(nèi)焊縫余高大，增加輸送介質(zhì)的能源損失

輸送用焊管內(nèi)表面若未做涂層防腐處理時,其內(nèi)焊縫的余高大,則對輸送介質(zhì)的摩擦阻力也大,由此將使輸送管線的能耗增加。

調(diào)整好焊接線能量

檢查焊接線能量是否合適,一般用焊接接頭的酸蝕樣來檢查。

一是檢查內(nèi)外焊縫的重合量的程度,

二是檢查焊道腰部的寬窄。

對重合量的規(guī)定一般是大于1.5mm,但筆者認為內(nèi)外焊縫的重合量以1.3～3.0mm較合適,若超過3.0mm就說明線能量大了。線能量大,不僅僅是熔深大,而且焊縫余高也大,如不開坡口或U形槽,焊縫余高就更大。這是因為焊接線能量越大,單位時間內(nèi)熔化的焊絲必然增加。

• 上一篇：金屬焊接加工過程中的焊縫是如何實現(xiàn)自動定位跟蹤的
• 下一篇：如何正確選擇合適的數(shù)控刀具
